Baxi Alya 4M E FS-A – pompa ciepła powietrze/woda 4,25 kW (ALYA4MEFS1)

Baxi Alya 4M E FS-A – pompa ciepła powietrze/woda 4,25 kW

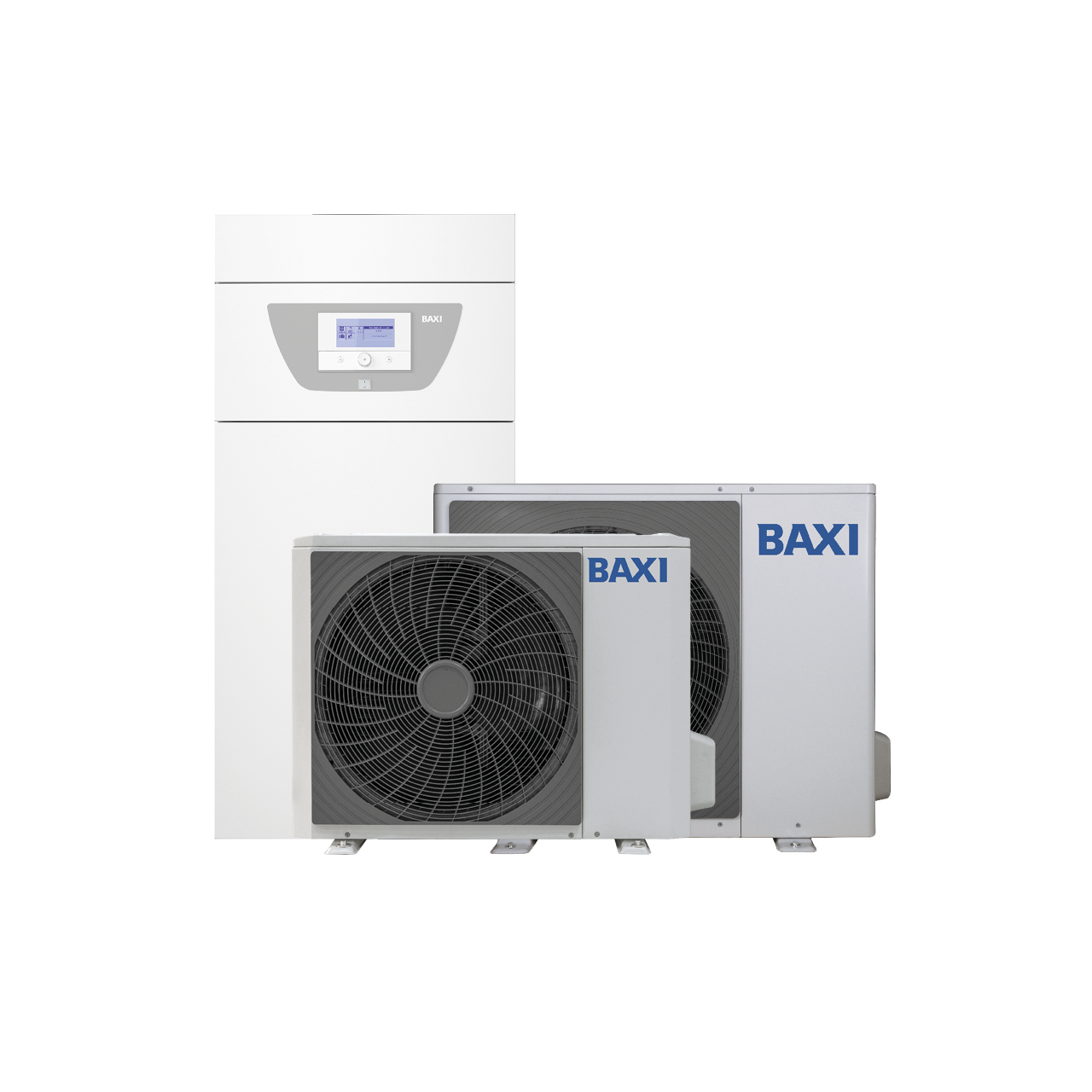

Baxi Alya 4M E FS-A (numer ALYA4MEFS1) to splitowa, odwracalna pompa ciepła powietrze/woda: jednostka zewnętrzna i stojąca jednostka wewnętrzna ze zintegrowanym zasobnikiem c.w.u. 177 l. Wersja E ma wbudowane wspomaganie elektryczne 1,5 kW. Zasilanie 230 V, 1 faza, 50 Hz. Producentem jest Baxi (BDR Thermea). W tym sklepie sprzedajemy ją obok urządzeń De Dietrich — to nie jest pompa marki De Dietrich.

Moc grzewcza nominalna 4,25 kW, COP 5,20 (powietrze 7°C, 87% RH, woda 30/35°C, EN 14511). Czynnik R32, napełnienie fabryczne 1,50 kg (ekwiwalent 1,02 t CO₂), odcinek fabrycznie napełniony do 15 m.

Porównaj moce: Alya 6M E FS-A 6,2 kW i Alya 8M E FS-A 8,3 kW. Kategoria: pompy ciepła powietrze/woda.

Do czego jest ta wersja

• Ogrzewanie, chłodzenie i ciepła woda w jednym zestawie split
• Nowe budynki oraz modernizacje — karta Baxi podaje pracę także z grzejnikami
• Wersja E: wspomaganie grzałką 1,5 kW, bez przyłączy kotła (przyłącza kotła są w wersji H, której tu nie sprzedajemy)
• Stojąca jednostka wewnętrzna z panelem sterowania i tacą kondensatu w standardzie

Wydajność (katalog Baxi, EN 14511)

Warunki	Wynik
Grzanie, powietrze 7°C / 87% RH, woda 30/35°C	moc 4,25 kW, pobór 0,82 kW, COP 5,20
Grzanie, powietrze −7°C, zasilanie wody 35°C	moc 4,80 kW, pobór 1,52 kW, COP 3,15
Grzanie, powietrze 7°C, zasilanie wody 45°C	moc 4,35 kW, COP 3,80
Grzanie, powietrze 7°C, zasilanie wody 55°C	moc 4,40 kW, COP 2,95
Chłodzenie, powietrze 35°C, woda 18°C	moc 4,64 kW, EER 5,50
Chłodzenie, powietrze 35°C, woda 7°C	moc 4,76 kW, EER 3,60

Sezonowo (klimat umiarkowany, rozporządzenie UE 811/2013): SCOP 4,90 przy niskiej temperaturze i 3,38 przy średniej. Sprawność sezonowa ogrzewania ηs: 193% (niska temperatura) i 132% (średnia). Sprawność sezonowa c.w.u. ηwh: 131%. SEER: 8,25 (chłodzenie podłogowe 23/18°C) i 4,44 (klimakonwektor 12/7°C), EN 14825. Strona Baxi (Włochy) dla gamy Alya FS podaje klasę A+++ przy niskiej temperaturze.

Ciepła woda

• Zasobnik emaliowany 177 l, wężownica o powierzchni 1,7 m², zawartość wężownicy 11,3 l
• Izolacja z pianki poliuretanowej; anoda magnezowa w standardzie (anoda tytanowa osobno: zestaw HK379)
• Maksymalne ciśnienie pracy zasobnika 10 bar; zawór bezpieczeństwa c.w.u. 7 bar
• Maksymalna temperatura pracy zasobnika w wersji E: 75°C
• Czas ładowania 1 h 30 min, COP c.w.u. 3,14 — powietrze 7°C, nastawa 54°C, pomieszczenie 20°C (EN 16147)
• Przyłącza c.w.u. 3/4″ GZ / 3/4″ GZ

Zakres pracy i akustyka

• Ogrzewanie: powietrze zewnętrzne od −25°C do +35°C, woda wytwarzana od +25°C do +65°C
• Chłodzenie: powietrze od −5°C do +43°C, woda od +5°C do +25°C
• Moc akustyczna jednostki wewnętrznej 33 dB(A) (NF EN 12102, woda 55°C, powietrze 7°C)
• Moc akustyczna jednostki zewnętrznej 52 dB(A) (ErP, woda 47/55°C, powietrze 7°C, 87% RH)
• Karta Baxi: tryb cichy jest funkcją standardową; poziom wewnętrzny gamy jest poniżej 39 dB(A)

Budowa i przyłącza

• Sprężarka Twin Rotary DC inverter (1 szt.), wentylator DC (1 szt.), czynnik R32 (GWP 675 wg karty baxi.com)
• Wymiennik płytowy AISI 316 w jednostce wewnętrznej; zawór 4-drogowy i elektroniczny zawór rozprężny w obiegu chłodniczym
• Pompa obiegowa modulująca, naczynie 8 l, zawór bezpieczeństwa instalacji 3 bar, przepływomierz, zawór 3-drogowy c.o./c.w.u.
• Filtr magnetyczny instalacji i filtr magnetyczny c.w.u. w jednostce wewnętrznej
• Czujnik temperatury zewnętrznej w standardzie; regulacja pogodowa albo stałowartościowa
• Przepływ powietrza 2528 m³/h; przepływ wody 0,73 m³/h; wysokość podnoszenia pompy 74 kPa przy tym przepływie (grzanie)
• Minimalna ilość wody w instalacji: 24 l
• Przyłącza chłodnicze: 1/4″ ciecz / 5/8″ gaz (jednostka zewnętrzna i wewnętrzna)
• Przyłącza instalacji c.o.: 1″ GZ / 1″ GZ
• Jednostka wewnętrzna: 1250 × 600 × 735 mm, masa własna 140,5 kg
• Jednostka zewnętrzna: 712 × 1008 × 375 mm, masa własna 57,5 kg
• Masa katalogowa zestawu: 200,6 kg (z opakowaniem; to nie jest suma samych mas własnych)

Sterowanie

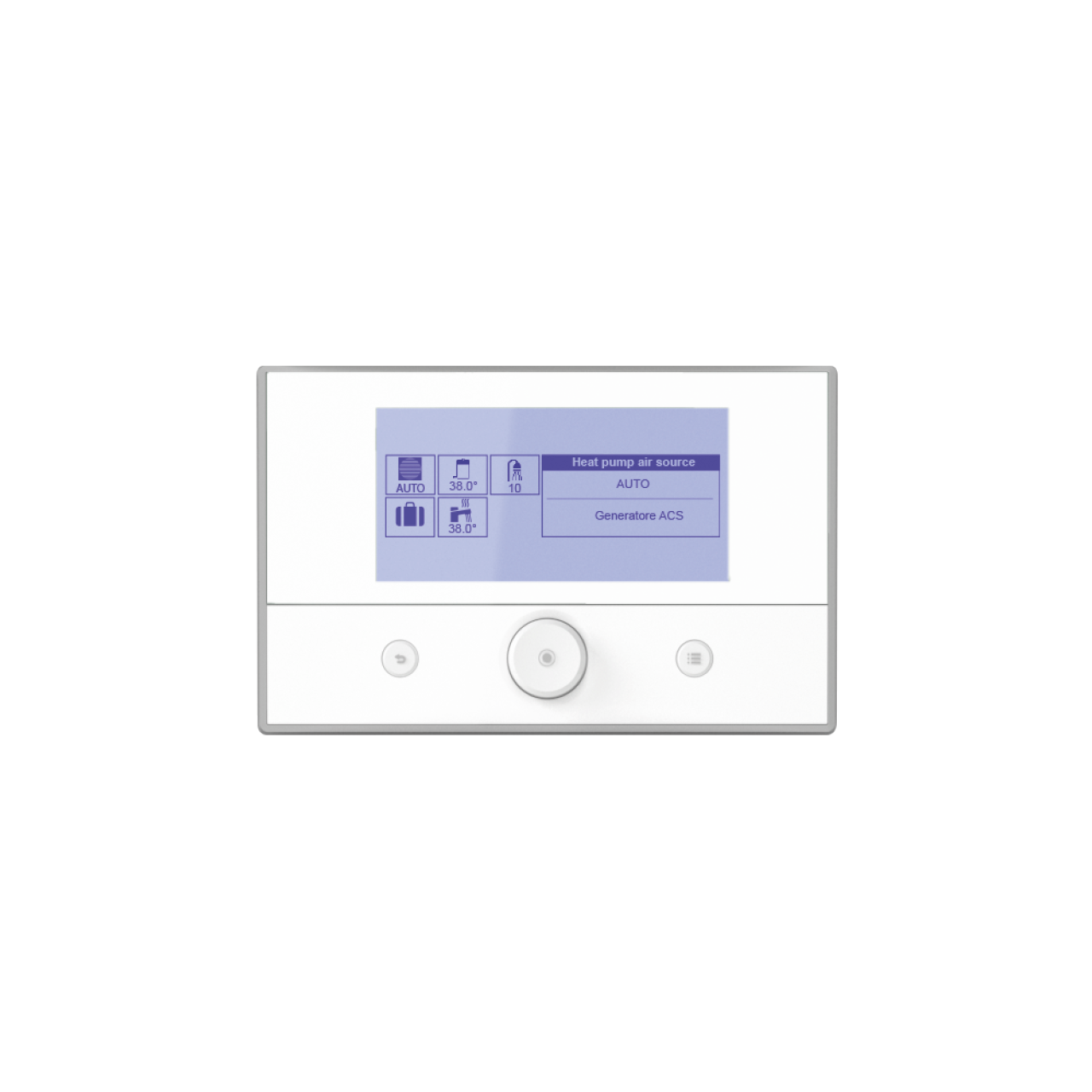

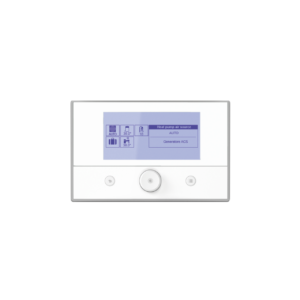

Jednostka ma własny panel. Do zdalnego sterowania karta Baxi wskazuje termostat Baxi Mago (opcja). W katalogu funkcji Baxi Alya FS pracuje z Mago albo z termostatami on/off. Przy tej grupie są też regulatory De Dietrich — dobór protokołu zawsze według instrukcji konkretnego urządzenia.

• Termostat Baxi Mago (7750209) — Wi‑Fi, aplikacja, ogrzewanie i c.w.u.
• De Dietrich SMART TC AD324 (7691375) — jest na liście regulacji dla Alya FS-A
• Termostat przewodowy AD247P i termostat bezprzewodowy AD248P

Drugi obieg i montaż

Katalog Baxi: drugi obieg mieszający jest opcją. Do zabudowy w jednostce wewnętrznej jest zestaw hydrauliczny EH858. Do sterowania drugim obiegiem płytka HK378 — należy uzupełnić ją o czujnik AD199, u nas 88017017P, pakiet AD199p.

Jednostka zewnętrzna: wspornik ścienny EH95 (do AWHP 4-6-8), podpory antywibracyjne EH879. Na instalacji: filtr sitowy 400 µm + zawór DN25. Zład wody: bufory BT. Skropliny: taca jest w standardzie; osobno jest zestaw pompy kondensatu EH860.

FAQ

Czy Alya 4M E FS-A jest pompą De Dietrich?

Nie. Producent to Baxi (BDR Thermea). Sklep dedietrich-sklep.pl jest sklepem specjalistycznym De Dietrich i prowadzi też tę serię Baxi. Nazwa, logo na urządzeniu i karta baxi.com są marki Baxi.

Co oznacza wersja E i FS-A?

FS to jednostka stojąca (floor-standing) z zasobnikiem. Wersja E ma zintegrowaną grzałkę elektryczną 1,5 kW przy mocach 4–10 kW. Wersja H (wspomaganie kotłem) to inny wariant — nie jest tym produktem.

Jaki czynnik i czy układ jest napełniony?

R32, 1,50 kg, równoważnik 1,02 t CO₂. Jednostka zewnętrzna jest napełniona fabrycznie na odcinek do 15 m. Na budowie zostają połączenia chłodnicze, wodne i elektryczne.

Do jakiej temperatury na zewnątrz pracuje?

Według katalogu Baxi (tabela wspólna WH/FS): ogrzewanie od −25°C do +35°C powietrza, woda od +25°C do +65°C. Chłodzenie: powietrze od −5°C do +43°C, woda od +5°C do +25°C.

Czy da się sterować pompą z telefonu?

Tak, przez opcjonalny termostat Baxi Mago i aplikację — tak podaje baxi.com oraz dedietrich.pl. Sam panel jednostki wewnętrznej działa bez tego termostatu. SMART TC AD324 jest w ofercie przy Alya FS-A; sposób połączenia sprawdź w instrukcji.

Jaka jest głośność?

Jednostka wewnętrzna 33 dB(A), zewnętrzna 52 dB(A) — warunki pomiaru są w tabeli powyżej. To moc akustyczna, nie ciśnienie akustyczne w pomieszczeniu.
